Применение:
- проверка на короткозамкнутые витки в низкочастотных трансформаторах, дросселях, катушках зажигания и т.д..
- исследование свойств катушек, обнаружение собственных резонансных частот катушек с помощью осциллографа
Схема
Устройство состоит из: генератора коротких импульсов на двух биполярных
транзисторах обратной проводимости КТ605, инвертора на таком же
транзисторе, оконечного усилителя на мощном полевом транзисторе
IRFZ44N, выпрямителя на одном диоде.
Моя первая экспериментальная сборка
Собиралось
всё за пару часов из того, что было под рукой. По этой причине
нагрузочные резисторы в плечах генератора разные и имеют сопротивление
на много меньше, чем нужно для оптимального режима работы транзисторов
КТ605. Но в смещениях резисторы практически те, которые и были нужны.
По этой причине форма сигнала с выходов генератора далека от
положенного меандра. Как не странно, это исправилось с помощью
инвертора. То есть на полевой транзистор подаётся почти идеальный
меандр, который для IRFZ44 наиболее предпочтителен. Схема запустилась
от 5-6 вольт. Что удивительно при использовании IRFZ44, у которого
нормальное напряжение на затворе для открывания должно быть около 15
вольт.
Результат
При питании от 6
вольт амплитуда после выпрямителя без конденсатора составила около 16
вольт. На экране осциллографа отчётливо видно несколько гармоник на
резонансной частоте с амплитудой каждого первого периода в 3 раза
больше напряжения питания. Тестировалась катушка от однофазного
маломощного мотора (диаметр 3см, длина 3,5см, просвет 1,2 см, провод с
сечением 0,1мм, 2200 витков, сердечник стержневой из пластин
электростали).
|

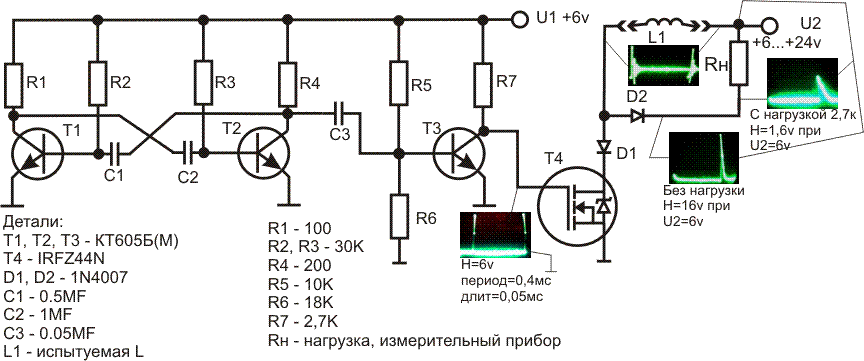

Схема тестера

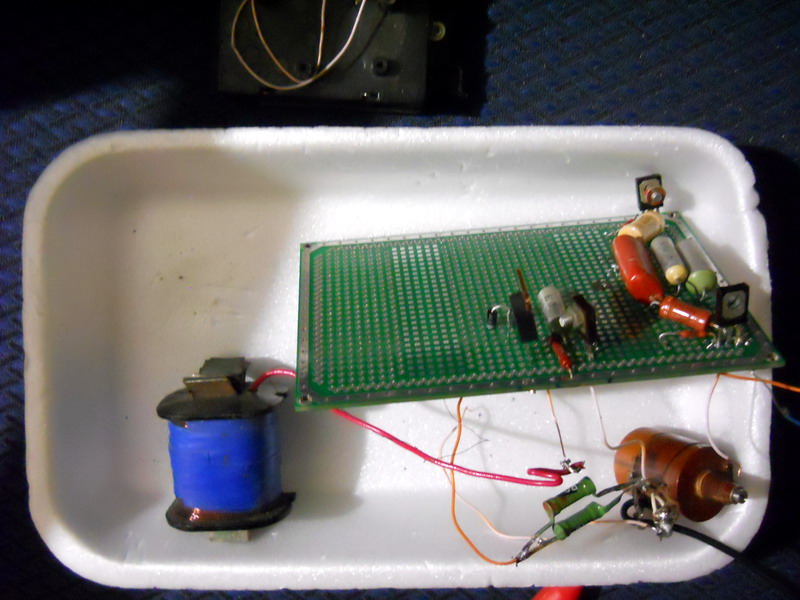

Фото тестера
Переменный резистор тут как делитель для осциллоскопа на звуковухе компа и к схеме не относится.
Далее небольшое сопроводительное видео
|
